GFX OP – Terminal do operador para a série GEFLEX

Características principais

• Controlador
• Relé de estado sólido de 30, 60, 80 kW
• Transformadores de corrente (um ou quatro)

Visão geral

Terminal para a configuração e diagnóstico de toda a série Geflex.

Ele é composto de uma membrana Lexan (garantindo uma proteção frontal IP65).

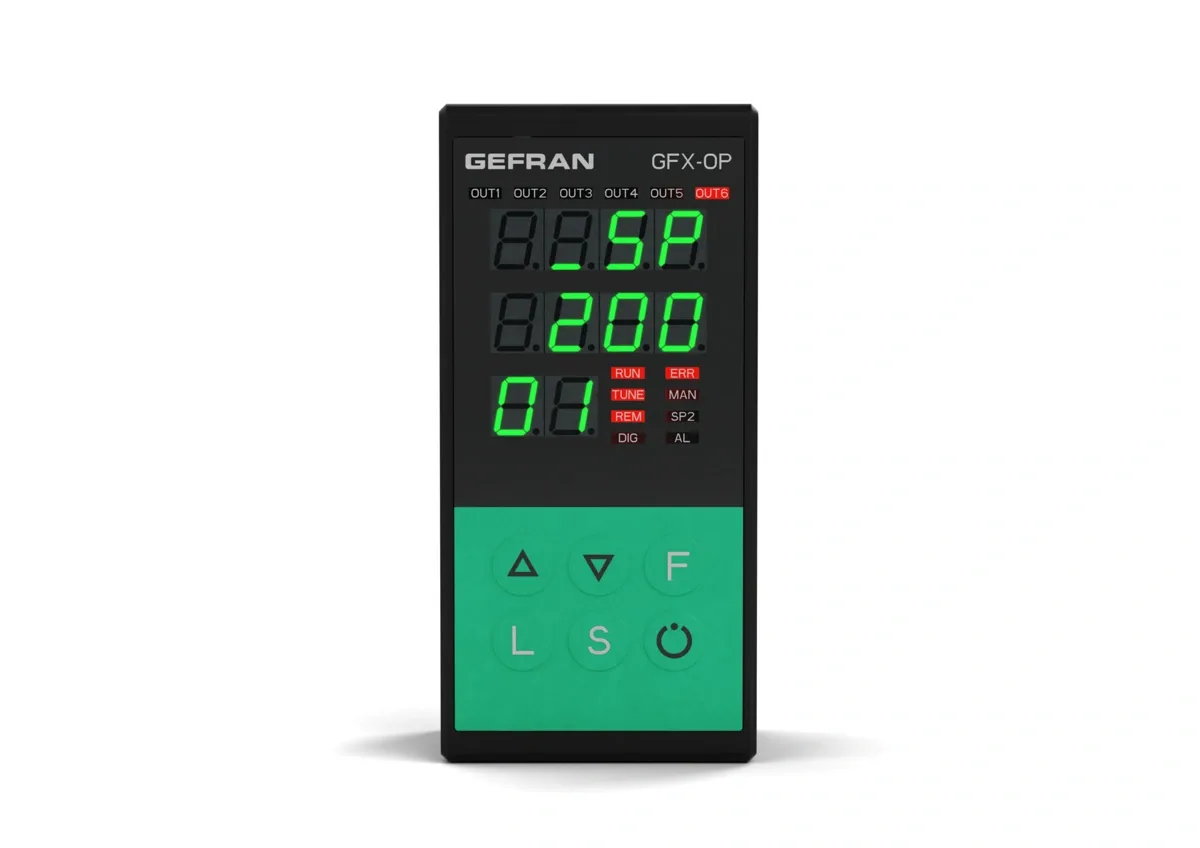

Três displays de 4 dígitos, dois dos quais para exibir variáveis (variável do processo PV, setpoint SP) e um display de 2 dígitos para identificar o nó do Geflex.

Há seis teclas de função para acessar os menus do software e efetuar as configurações.

Quatorze LEDs: seis para o diagnóstico do status de saída e oito para o instrumento de status.

Ele é fornecido com uma memória embutida capaz de salvar a configuração completa de cada Geflex, até dez unidades.

Esta característica torna-o particularmente adequado para a manutenção da unidade fabril, uma vez que as unidades Geflex podem ser configuradas diretamente no local e os dados podem ser armazenados em um PC.

Ademais, a operação contrária também está disponível: download de dados do PC para um terminal GFX_OP, operação na unidade fabril e configuração das unidades Geflex.

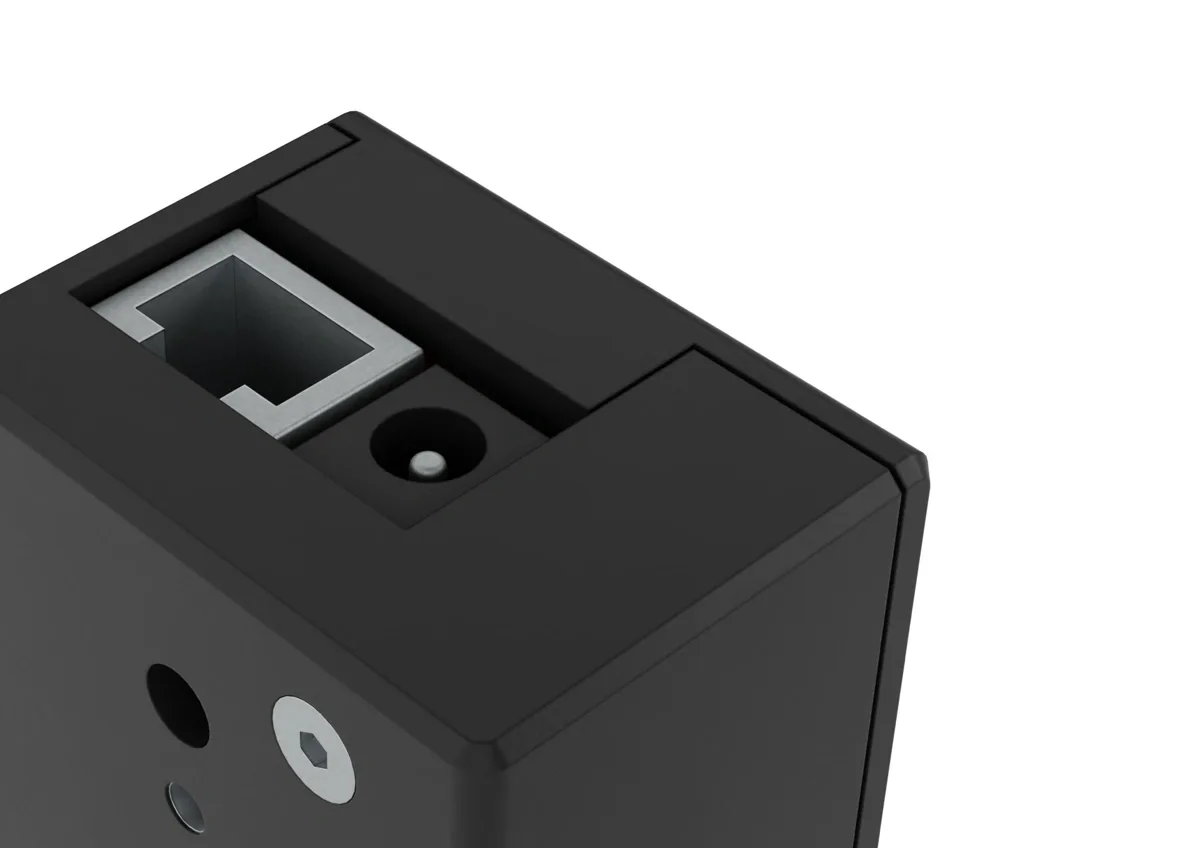

Duas versões estão disponíveis: montagem na parte traseira da placa: o terminal pode ser instalado diretamente no dissipador de calor Geflex ou em um trilho DIN; montagem na parte dianteira da placa: o terminal pode ser fixado diretamente na placa de controle da unidade fabril.

Nos dois casos, o terminal não necessita de qualquer fonte de alimentação externa, uma vez que esta é diretamente fornecida pelo Geflex.

Uma fonte de alimentação completa de 24VCC e um kit de cabo de conexão são fornecidos para o uso com um PC.
