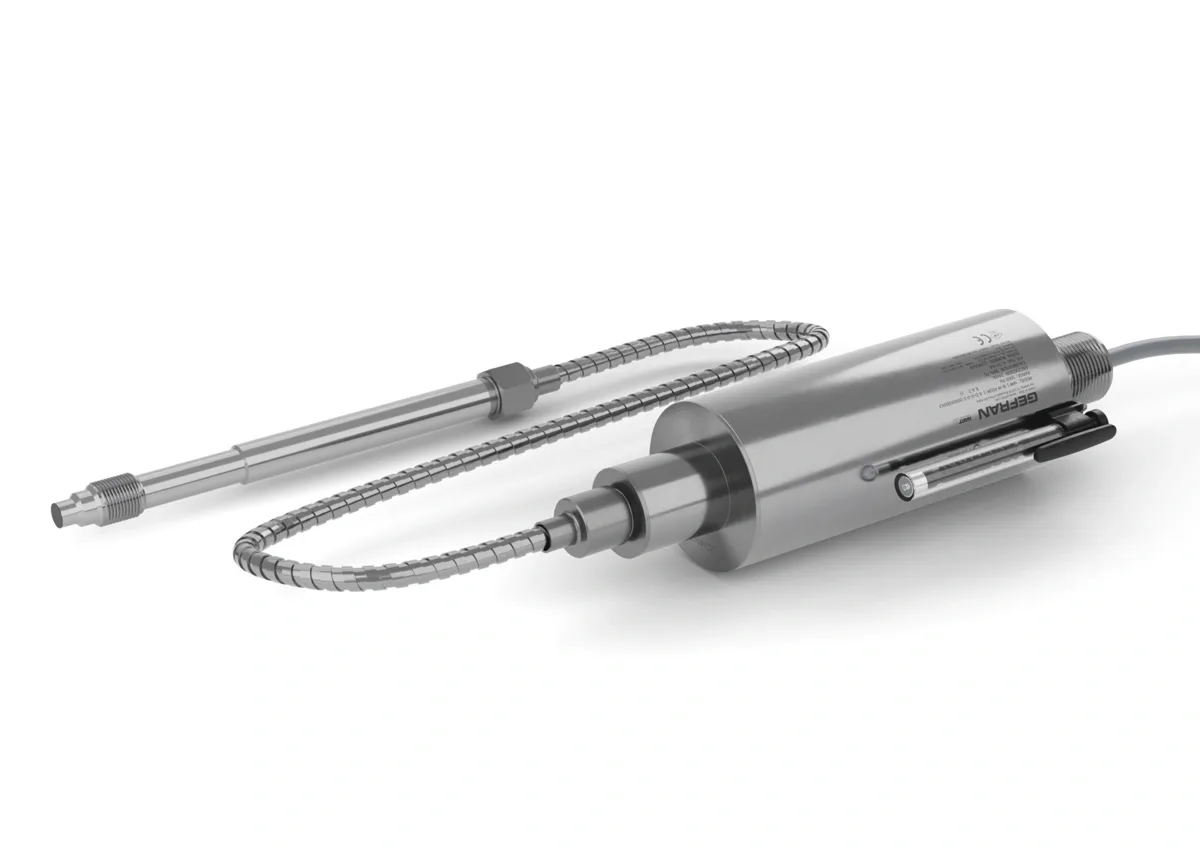

HMF – Preenchidos com mercúrio - HART – FM

Características principais

• Faixas de pressão: 0-17 a 0-1000 bar/0-250 a 15.000 psi
• Princípio de medição extensométrico
• Precisão: ±0,25% FS (H); ±0,5% FS (M)

Visão geral

A série HMF da Gefran é composta por transmissores de pressão com protocolo de comunicação HART, destinados ao uso em ambientes de alta temperatura com presença de atmosfera explosiva.

A principal característica desta série é a capacidade de medir a temperatura do meio até 400 °C.

O princípio construtivo baseia-se na transmissão hidráulica da pressão.

O sistema preenchido com fluido garante a estabilidade da temperatura. A medida física é transformada em medida elétrica por meio da tecnologia de extensômetro.

Os transmissores foram projetados e fabricados de acordo com as normas FM, com os seguintes tipos de proteção e características:

– À prova de explosão (XP) para Classe I, Divisão 1, Grupos A, B, C e D

– À prova de poeira (DIP) para Classes II, III, Divisão 1, Grupos E, F e G

– Áreas internas e externas classificadas como perigosas: Tipo 4X, IP67

– Temperatura ambiente nominal de T5 Ta = -20 °C a +85 °C, T6 Ta = -20 °C a +60 °C



The transmitters have been designed and manufactured according to FM standards with the following types of protection and features:

– Explosion-proof (XP) for Class I, Division 1, Groups A, B, C and D

– Dust proof (DIP) for Classes II, III, Division 1, Groups E, F and G

– Indoor and outdoor areas classified as hazardous: Type 4X, IP67

– Rated ambient temperature of T5 Ta = -20°C to +85°C, T6 Ta = -20°C to +60°C
