Características principais
- Faixas de pressão: 0-10 a 0-1000 bar / 0-150 a 0-15000 psi
- Precisão: < ±0,25% FS (H); < ±0,5% FS (M) Rosca padrão 1/2-20UNF, M18x1,5; outras versões sob consulta
Especificações técnicas
Características principais
- Faixas de pressão: 0-10 a 0-1000 bar / 0-150 a 0-15000 psi
- Precisão: < ±0,25% FS (H); < ±0,5% FS (M) Rosca padrão 1/2-20UNF, M18x1,5; outras versões sob consulta
Visão geral

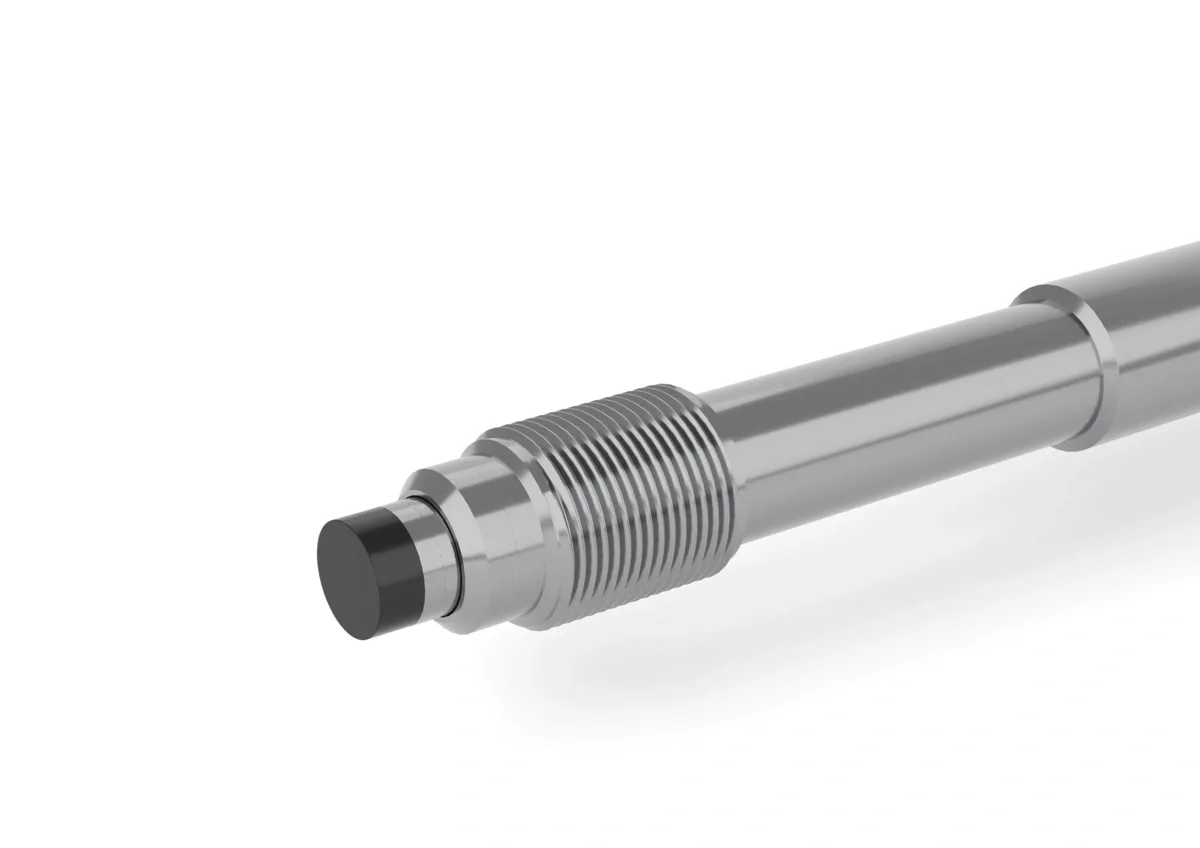

A série “IMPACT” da Gefran é formada por transmissores de pressão, sem fluido de transmissão, para o uso em um ambiente de alta temperatura (350°C).
A pressão média é diretamente transferida para o elemento sensível de silicone, por meio de uma membrana densa.
O esforço é transmitido por meio de uma estrutura de silicone micro-trabalhada (MEMS).
O princípio operacional é piezorresistivo. O “IMPACT” é uma série exclusiva da Gefran de sensores de pressão para alta temperatura que utiliza o princípio piezorresistivo.
A característica principal dos sensores “IMPACT” é que eles não contêm qualquer fluido de transmissão.
O elemento sensível, diretamente posicionado atrás da membrana de contato, é produzido em silicone por meio de técnicas de microprocessamento.
A microestrutura inclui a membrana de medição e os piezorresistores.
A deflexão mínima exigida pelo elemento sensível torna possível o uso em componentes mecânicos bastante robustos.
A membrana de contato do processo pode ser até 15 vezes mais densa que a membrana usada nos sensores tradicionais de pressão para alta temperatura.
