IX
IX – Atex - Saída 4...20mA
Sensores de Pressão | Sensores Melt - GEFRAN · Melt — Alta Temperatura
Características principais
- Faixas de pressão: 0-10 a 0-1000 bar / 0-150 a 0-15000 psi
- Precisão: ±0,25% FS (H); ±0,5% FS (M)
- Rosca padrão 1/2-20UNF, M18x1,5; outras versões sob consulta
Especificações técnicas
Características principais
- Faixas de pressão: 0-10 a 0-1000 bar / 0-150 a 0-15000 psi
- Precisão: ±0,25% FS (H); ±0,5% FS (M)
- Rosca padrão 1/2-20UNF, M18x1,5; outras versões sob consulta
Visão geral

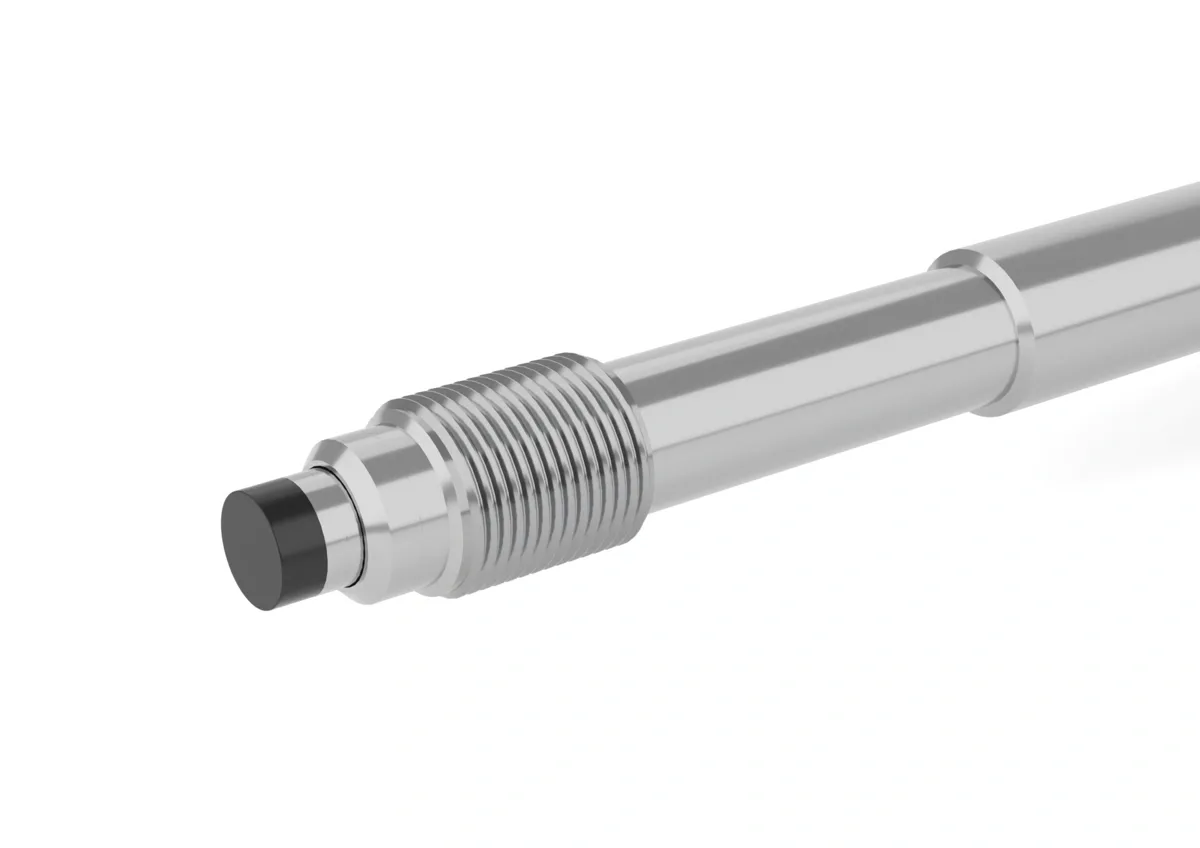

A série “IMPACT” da Gefran é composta por transmissores de pressão, sem fluido de transmissão, para uso em ambientes de alta temperatura (350 °C).
A pressão do meio é transferida diretamente para o elemento sensível de silício por meio de um diafragma espesso. A deformação é transduzida por uma estrutura de silício microfabricada (MEMS).
O princípio de funcionamento é piezorresistivo.
“IMPACT” é a série exclusiva da Gefran de sensores de pressão para altas temperaturas que utilizam o princípio piezorresistivo.
A principal característica dos sensores “IMPACT” é que eles não contêm nenhum fluido de transmissão. O elemento sensível, posicionado diretamente atrás da membrana de contato, é fabricado em silício por meio de técnicas de microfabricação.
A microestrutura inclui a membrana de medição e os piezorresistores.
A deflexão mínima exigida pelo elemento sensível permite o uso de uma mecânica muito robusta.
A membrana de contato do processo pode ser até 15 vezes mais espessa do que a membrana utilizada em sensores de fusão tradicionais.
